AMR-OP75RHR – sdružená ovládací jednotka místnosti

Jedno zařízení pro několik funkcí, hlavní úkol jednotky AMR-OP75RHR

V nabídce AMiT Automation se po delší době objevuje nový nástěnný ovladač, který se v mnoha ohledech od ostatních značně odlišuje. Na první pohled především svým designem – celoskleněné čelo s kvalitním barevným dotykovým displejem s vysokým rozlišením je nepřehlédnutelné. Na druhou stranu na sebe po instalaci nepoutá pozornost a nenarušuje vlastní interiér místnosti. Přestože se stále jedná o periferii řídicích systémů, použití je podstatně širší. Poskytuje totiž uživateli intuitivní a komfortní ovládání všech základních funkcí moderní, plně automatizované místnosti – ovládání teploty, ventilace, osvětlení a stínění. Proto o tomto ovladači mluvíme spíše jako o sdružené ovládací jednotce nebo sdruženém nástěnném ovladači.

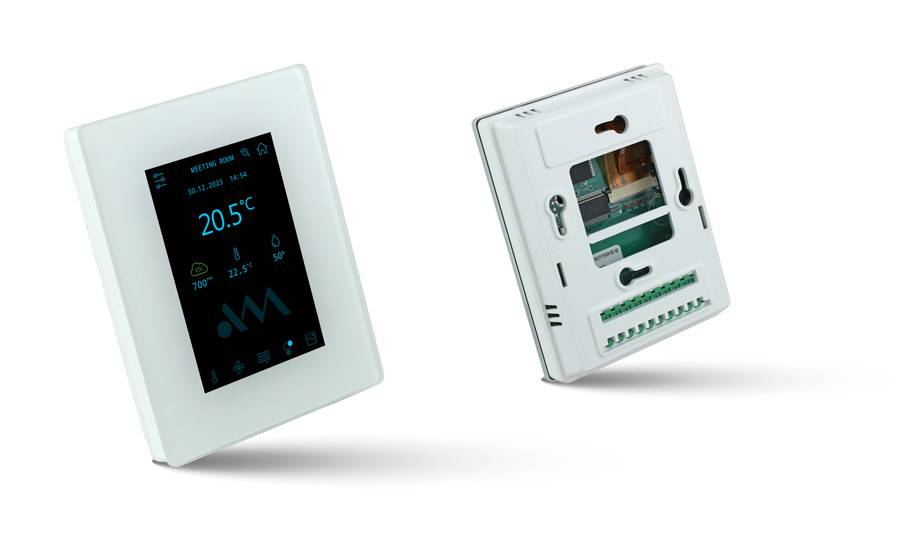

AMR-OP75RHR lze montovat na hladkou stěnu nebo na montážní krabici typu KU 68. Komunikační rozhraní k řídicímu systému zajišťuje rozhraní RS485 s podporou protokolu MODBUS RTU. Napájení je standardní 24 V ss. Dobře čitelný barevný displej s kapacitní dotykovou plochou má rozlišení 320×480 bodů při rozměru zobrazované plochy 49×73 mm. Podsvit displeje lze uživatelsky nastavovat anebo využít funkce ambientní regulace podsvitu s ohledem na okolní světelné podmínky. Jednotka se skládá ze dvou částí – čelního panelu s displejem a elektronikou a montážní vany se svorkovnicí. Tato osvědčená koncepce je oceňována především při instalaci, protože kabelové rozvody lze zrealizovat v době stavebních dokončovacích prací, aniž by mohlo dojít k poškození jednotky. Displej s elektronikou se dá velmi jednoduše namontovat až v okamžiku oživování automatizační techniky. Displej s elektronikou lze navíc k montážní vaně připevnit aretačním vrutem a zabránit tak nenechavým rukám k rychlé demontáži jednotky.

Jednotka AMR-OP75RHR se dodává v bílém provedení, připravujeme i černou variantu. V základu jednotka měří teplotu místnosti, relativní vlhkost, má vstup pro externí teplotní čidlo typu RTD/NTC a jako výstup lze využít spínací relé. V provedení AMR-OP75RHRC umí jednotka navíc měřit i koncentraci CO₂ v místnosti a signalizovat její překročení nejen graficky, ale i zvukově.

Jak bylo zmíněno, jednotka je v podstatě periferií řídicích systémů a zajišťuje styk uživatele s řízenými technologiemi. Umí tak nahradit mnoho různých ovladačů, vypínačů a spínačů, které jsou dnes v místnostech běžné: termostat pro řízení teploty, ovladač pro vzduchotechniku, vypínače pro světelné okruhy a různé spínače pro ovládání žaluzií. Často implementace „chytrých“ místností vypadá třeba takto.

Sdružená ovládací jednotka AMR-OP75RHR(C) v místnosti právě sdružuje (spojuje) všechny tyto ovládací periferie do jediného zařízení.

Aby jednotka plnila tento cíl, bylo nutné navrhnout ovládání, které bude pro uživatele intuitivní a použitelné bez složitých manuálů a návodů. Proto jsme jednotku vybavili standardní aplikací, která je snadno konfigurovatelná a pokryje většinu požadavků kladených na ovládání technologií v kancelářích, hotelech, nemocnicích nebo bytových jednotkách. Ovládací obrazovky jednotlivých technologií mají společné ovládací prvky, aby uživatel nemusel hledat a pátrat, na co může sáhnout a co se vlastně stane. Pojďme si představit základní ovládací obrazovky.

Nastavení žádané teploty v místnosti a ovládání ventilace (vzduchotechniky) je funkčně velmi podobné tomu, co znají naši zákazníci i u jiných nástěnných ovladačů.

Ovládání osvětlení podporuje ovládání více okruhů. Pro každý okruh lze nastavit individuální způsob ovládání podle toho, zda se vyžaduje pouze režim zapni/vypni, nebo stmívání či řízení chromatičnosti.

Podobně je tomu u ovládání stínění – podle různých typů stínicí technologie lze použít jednoduché „dvoutlačítkové“ nebo spojité ovládání včetně naklánění lamel u žaluziových variant.

Jednotlivé světelné a stínicí okruhy lze individuálně pojmenovat pro lepší přehlednost při používání. Pokud nadřazený řídicí systém nabízí uživateli automatizaci místnosti podle předem nastavených scén, i zde může AMR-OP75RHR(C) nabídnout elegantní volbu požadované scény.

Komplexní informace o stavu řízené místnosti získá uživatel na tzv. úvodní obrazovce, na které lze rychle zjistit aktuální teplotu, vlhkost v místnosti a ve verzi s měřením CO2 i aktuální koncentraci. V tomto případě si uživatel může nastavit, zda mu má jednotka signalizovat překročení zvýšené meze koncentrace CO₂ nejen barevně na displeji, ale zda se má aktivovat i zvuková indikace. Na úvodní obrazovce je možné zobrazit i další informace – např. název místnosti, aktuální datum a čas případně aktuální venkovní teplotu. Současně je v dolní části patrné, jaké funkce lze jednotkou v místnosti ovládat.

Uživatel si může jednotku přizpůsobit tak, aby mu bylo ovládání maximálně příjemné a přesně podle jeho preferencí. Mezi základní uživatelské volby patří volba jazyka, natavení jasu (včetně adaptivní ambientní regulace), způsob použití spořiče, zvukovou signalizaci překročení mezí CO₂, zobrazení mezí měřených hodnot anebo režim zobrazení (tmavý/světlý režim).

Pro servisního technika jsou možnosti konkrétního nastavení jednotky mnohem větší. V systémovém menu může určit, jaké funkce ovládání jednotka bude podporovat, jakého typu jsou konkrétní okruhy osvětlení a stínění, režimy zobrazování úvodní obrazovky, komunikační parametry jednotky, nastavení přístupového hesla apod. Pro usnadnění konfigurace doporučujeme použít konfigurační program AppConfig, pomocí kterého je nastavení hračkou a hlavně, lze konfiguraci jednotek opakovaně použít i na již nainstalované jednotky v síti RS485.

Z výše uvedeného popisu je zřejmé, že přinášíme na trh nový typ jednotky k řídicím systémům, která pokryje rozsáhlou oblast požadavků u plně automatizovaných místností. Věříme, že sdružená ovládací jednotka AMR-OP75RHR(C) přispěje ve spolupráci s řídicími systémy firmy AMiT Automation ke zvýšení kvality vnitřního prostředí v budovách, ve kterých, bohužel, trávíme stále více a více času.
