AMR-OP75RHR/02

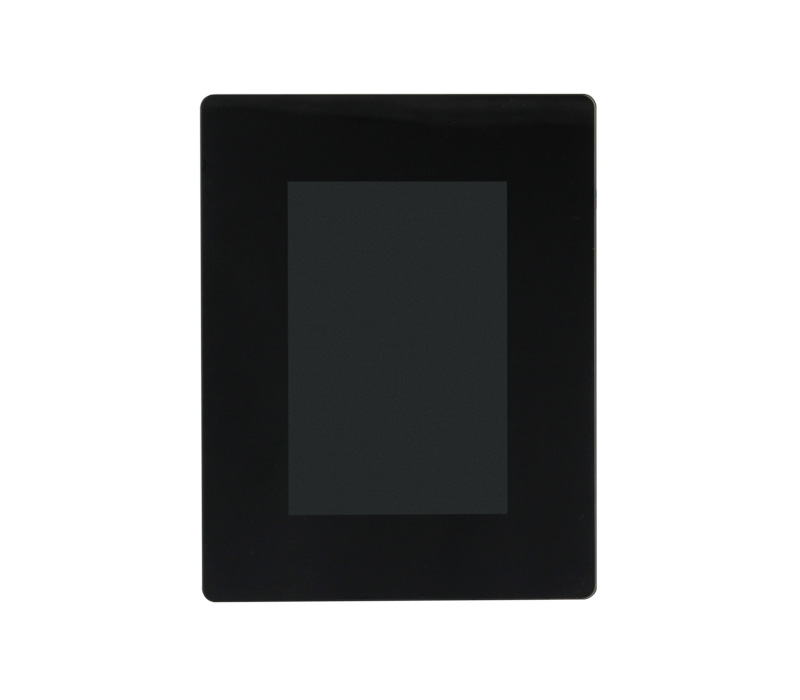

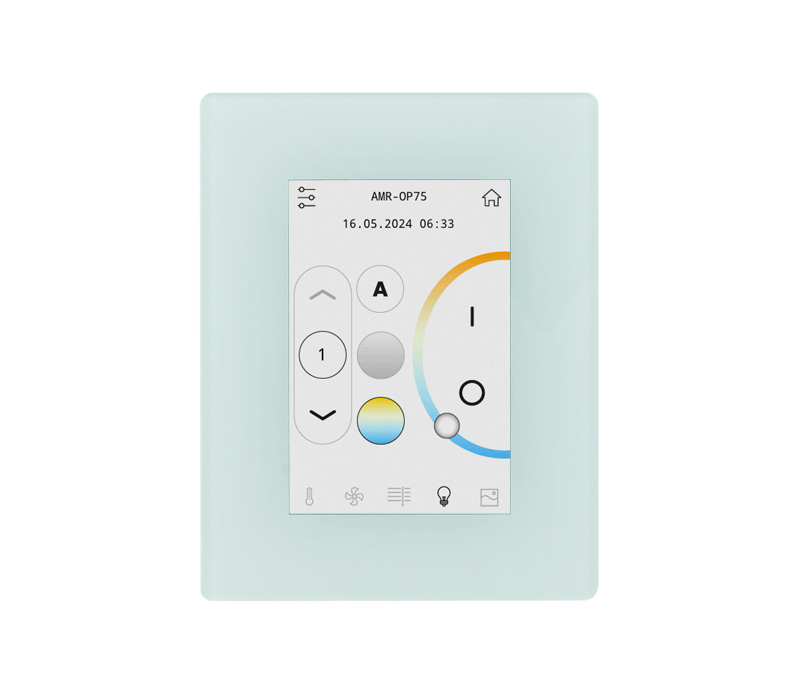

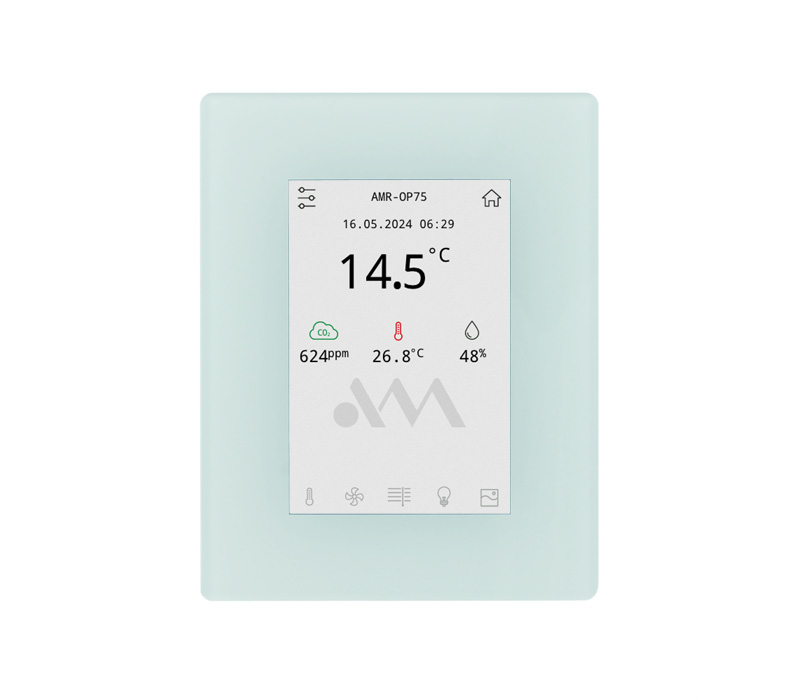

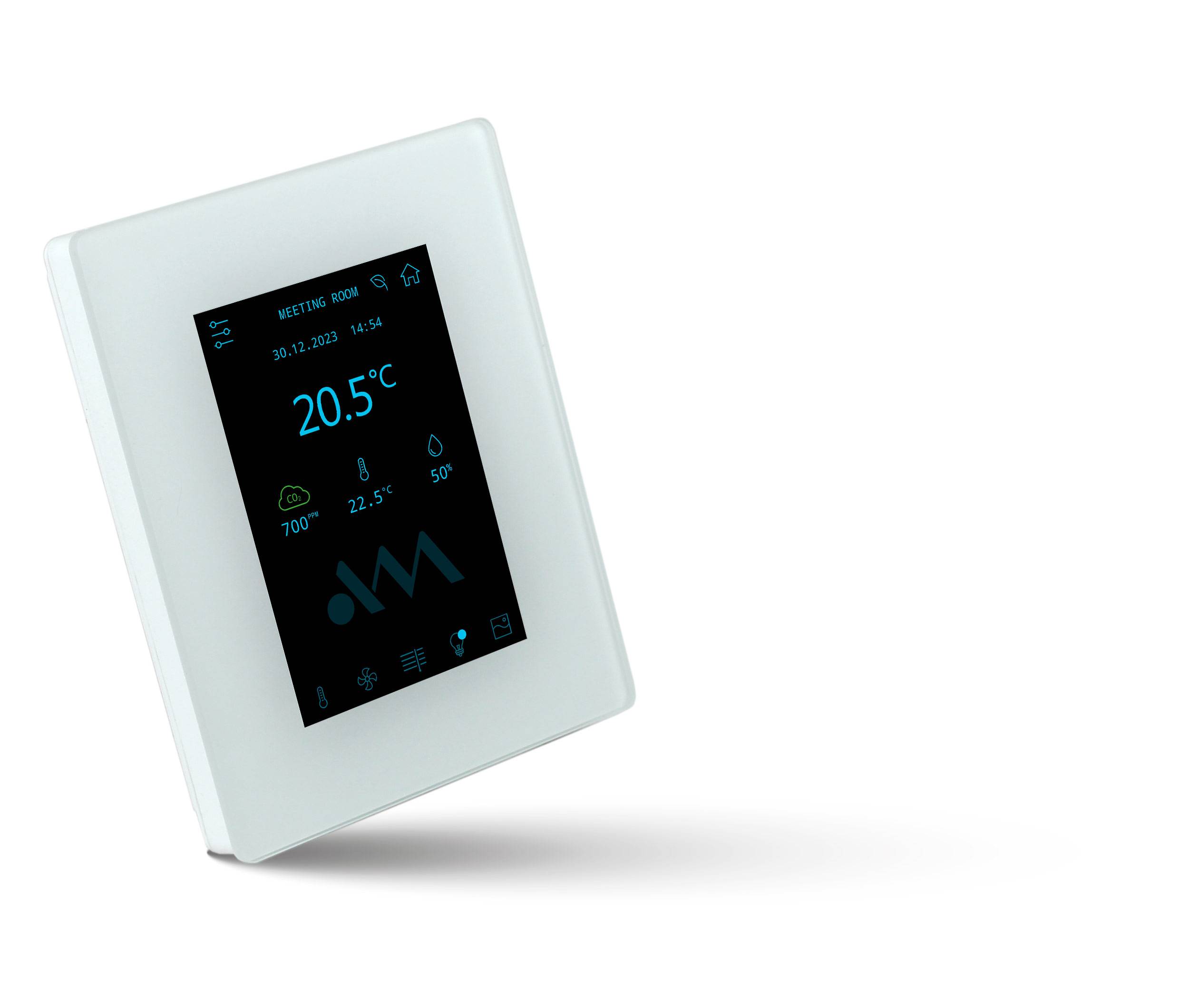

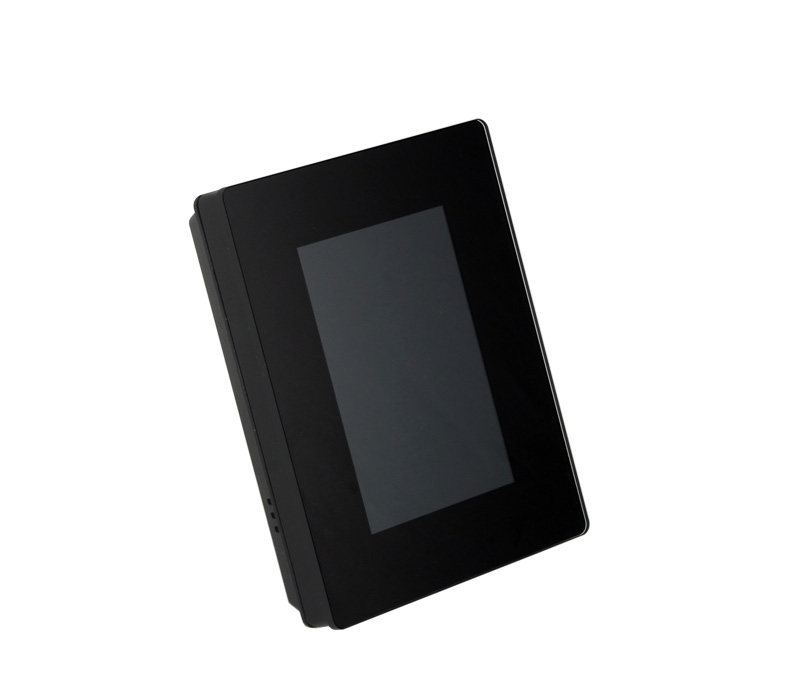

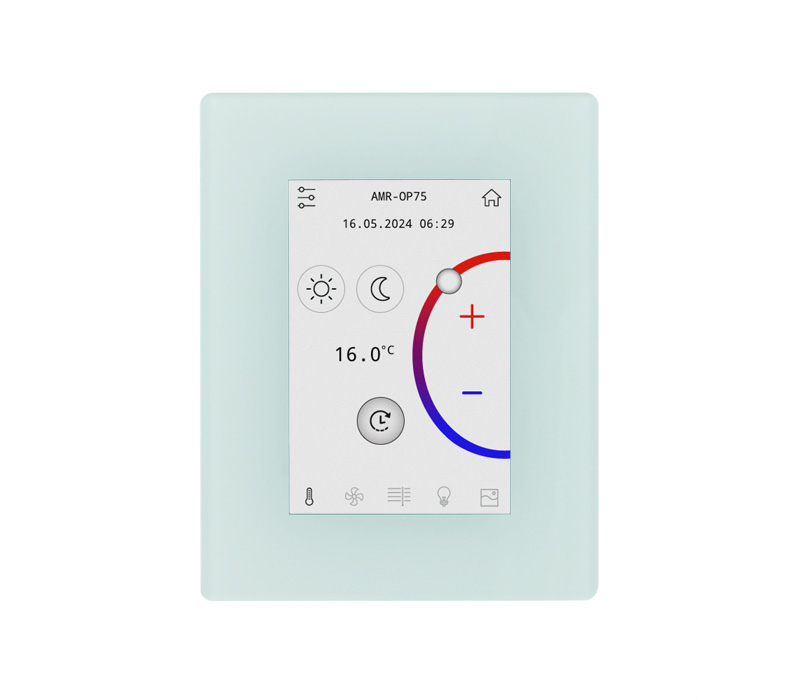

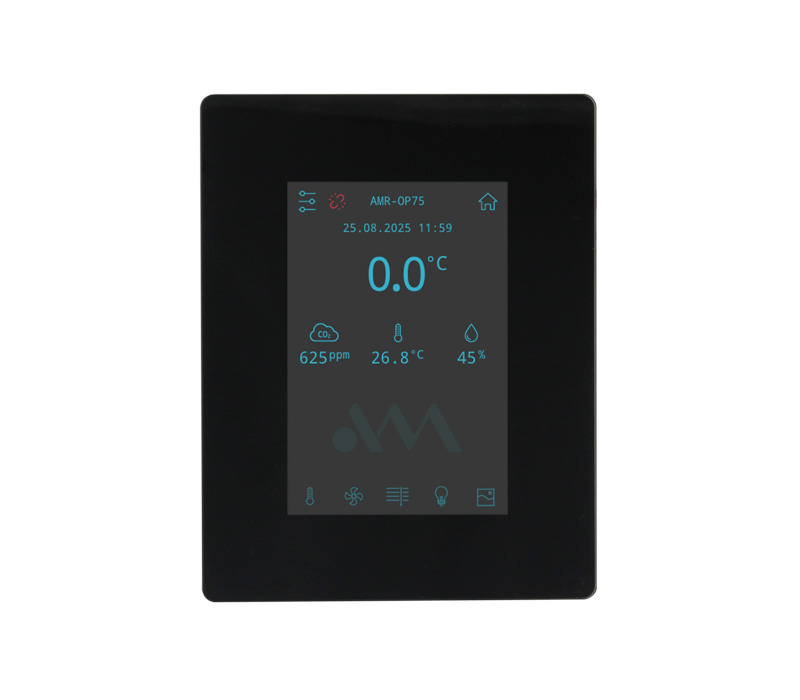

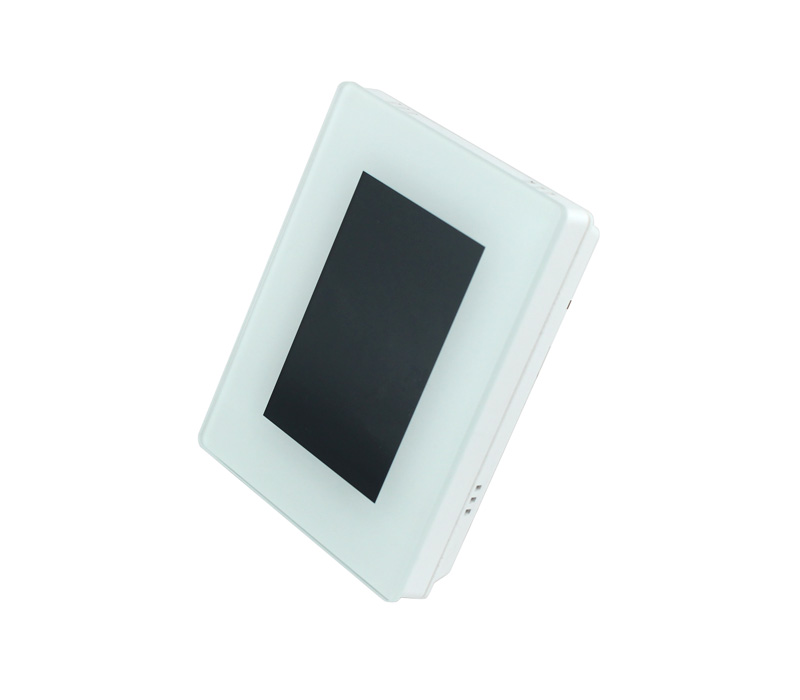

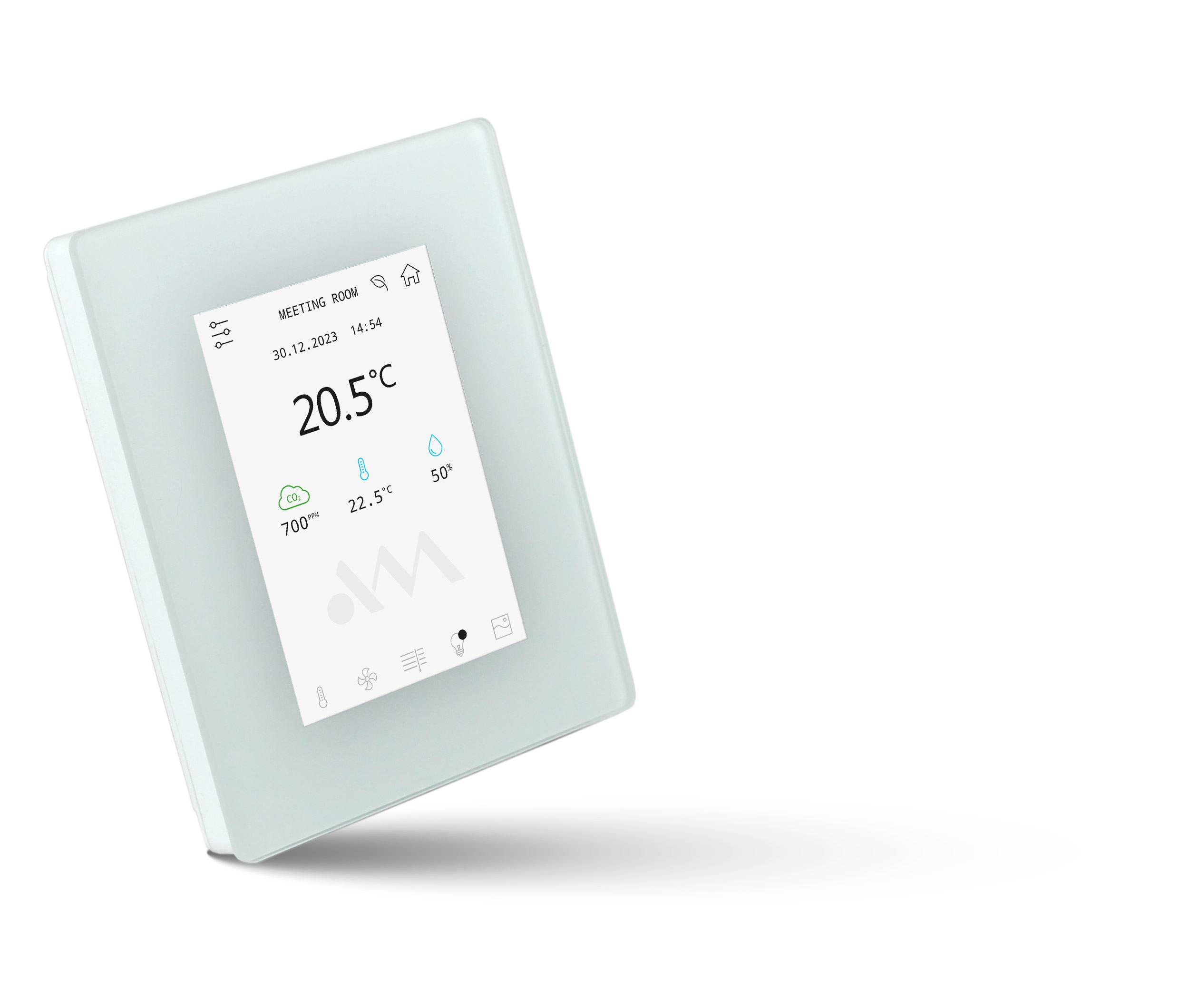

AMR-OP75RHR(C) - nástěnná ovládací jednotka

AMR-OP75RHR(C) představuje univerzální ovládací jednotku k řídicím systémům nebo regulátorům, určenou pro komfortní ovládání běžných funkcí v místnostech jako je:
  • regulace teploty

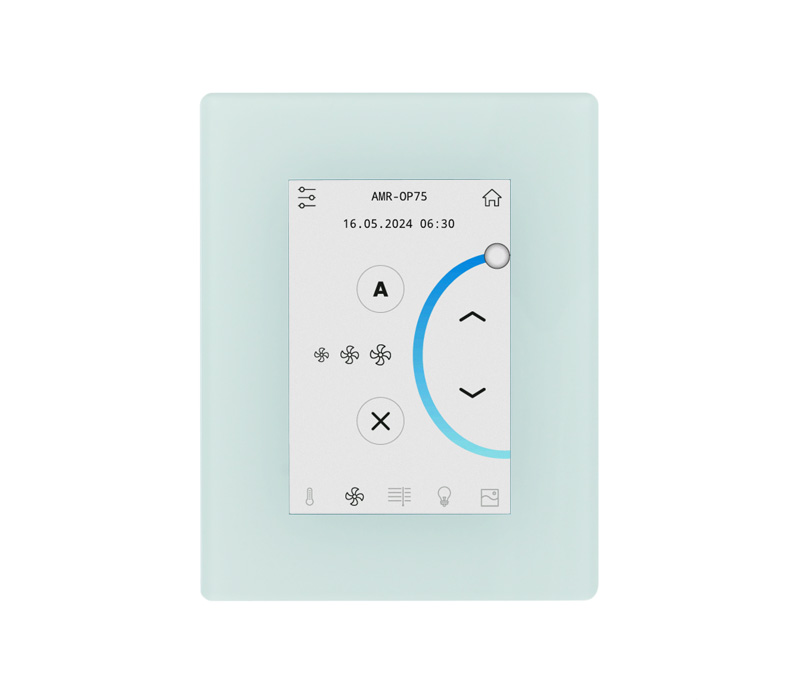

  • ovládání ventilace

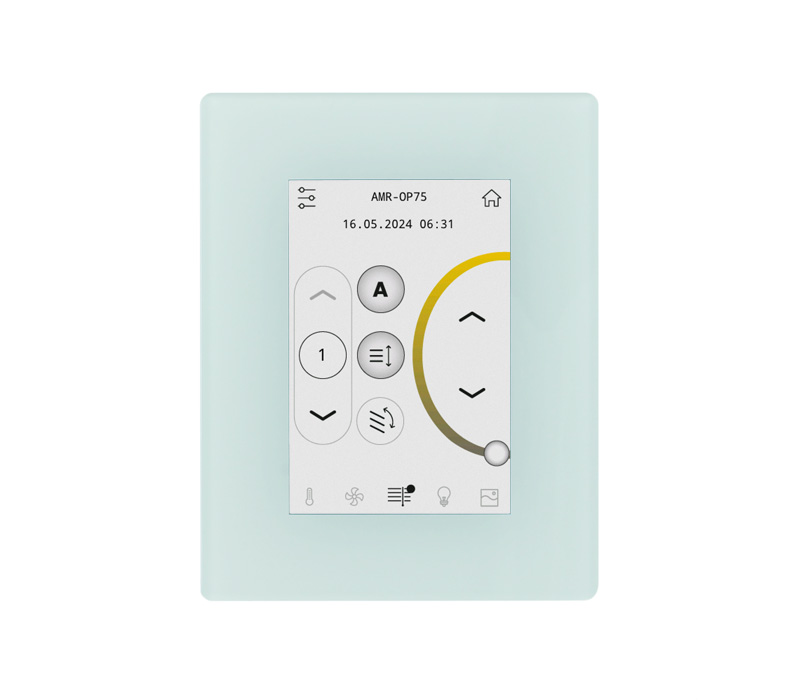

  • ovládání stínění
  • ovládání osvětlení.
Základním ovládacím prvkem je kvalitní barevný grafický displej s velkým rozlišením a s dotykovým čelním sklem. Uživatelské rozhraní je intuitivní a přitom dostatečně univerzální pro nejrůznější varianty ovládaných funkcí. Jednotka se dodává s již nahranou aplikací. Mezi hlavní vlastnosti patří: - TFT barevný dotykový displej s rozlišením 320×480 bodů - podsvícený displej s ambientní regulací - rozhraní RS485 bez galvanického oddělení - komunikační protokol MODBUS RTU - napájení 24 V ss. - montáž na zeď nebo na montážní krabici typu KU 68 - ovládání žádané teploty v místnosti, ventilace, stínění, osvětlení a předdefinovaných scén - možnost signalizace překročení měřených veličin - uživatelská volba světlého nebo tmavého režimu zobrazení aplikace - široké možnosti konfigurace, podpora natavení konfigurace programem AppConfig V nabídce jsou dvě základní varianty jednotek: AMR-OP75RHR - měření teploty, vlhkosti, univerzální vstup RTD/NTC, reléový výstup AMR-OP75RHRC - navíc měří koncentraci CO2 (s automatickou rekalibrací) a umožňuje zvukovou signalizaci překročení mezí CO2. AMR-OP75RHR(C) dokáže nahradit více ovládacích prvků a spínačů v místnostech do jediného zařízení a přispět tak ke zvýšení estetického vnímání interiéru.
  • TFT 3,5″, (320 × 480) bodů
  • kapacitní dotykový panel
  • komunikační rozhraní RS485
  • měření teploty, relativní vlhkosti a koncentrace CO2 prostoru
  • zvuková signalizace
  • 1× vstup RTD
  • 1× výstup relé
  • montáž šroubováním / lepením
  • napájení 24 V ss.
Ovládání
Dotykový panel
Displej
Grafický barevný LCD
Rozlišení
(320 × 480) bodů
Zobrazovaná plocha
(48,9 × 73,4) mm
Měření teploty a vlhkosti
Digitální čidlo
Rozsah měření teploty / vlhkosti
-10 °C až 50 °C / 20 % až 80%
Přesnost měření teploty
±0,5 °C
Přesnost měření vlhkosti
±3 % (při RH 20 % až 60 %)
Měření koncentrace CO2
NDIR
Rozsah měření
400 ppm až 2 000 ppm
Přesnost
±(50 ppm + 5 % ze čtení)
Zvuková signalizace
Piezoměnič
Vstup RTD / NTC
1× RTD (Ni1000 / Pt1000) / NTC
Reléový výstup
1× Spínací kontakt
Maximální spínaný proud
0,25 A při 230 V stř. / 24 V ss. (odporová zátěž)
Komunikace
RS485 (bez GO), 256 jednotek v segmentu
Krytí
IP20

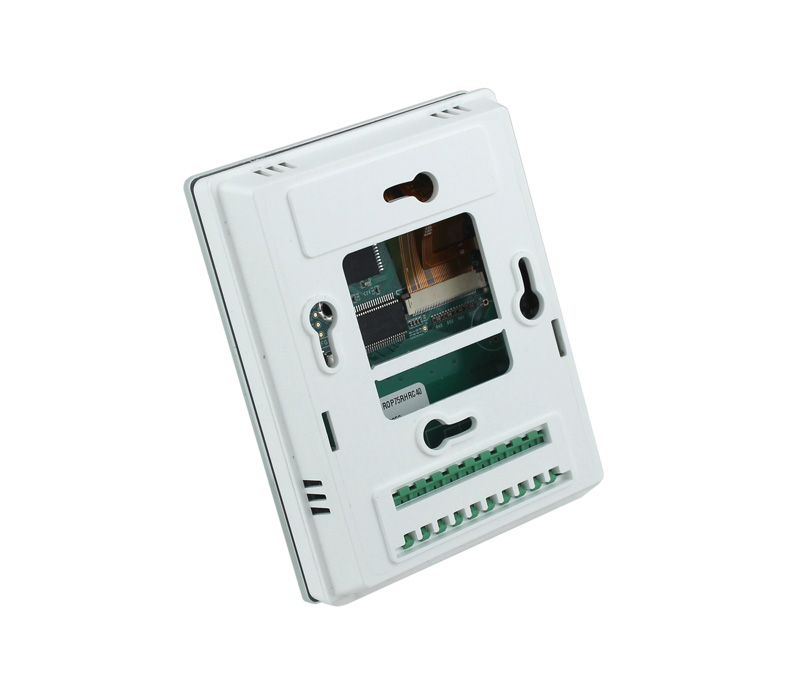

Montáž
Na stěnu / KU 68
Napájení
20 V ss. až 30 V ss.
Rozměry (š × v × h)
(110 × 86 × 24) mm

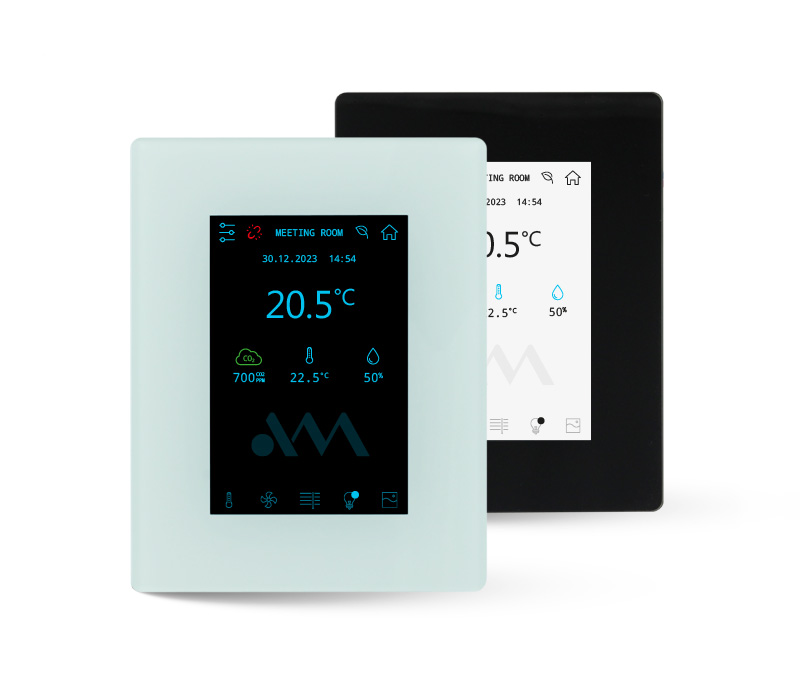

Označení
Barva vany
AMR-OP75RHR(C)/01
Bílá
AMR-OP75RHR(C)/02
Černá
