AMR-FCT20/DM

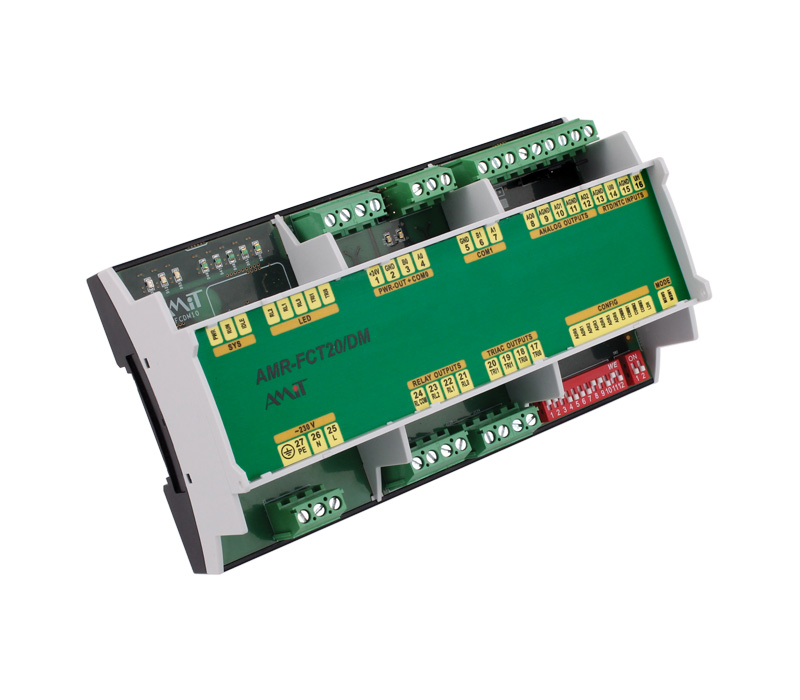

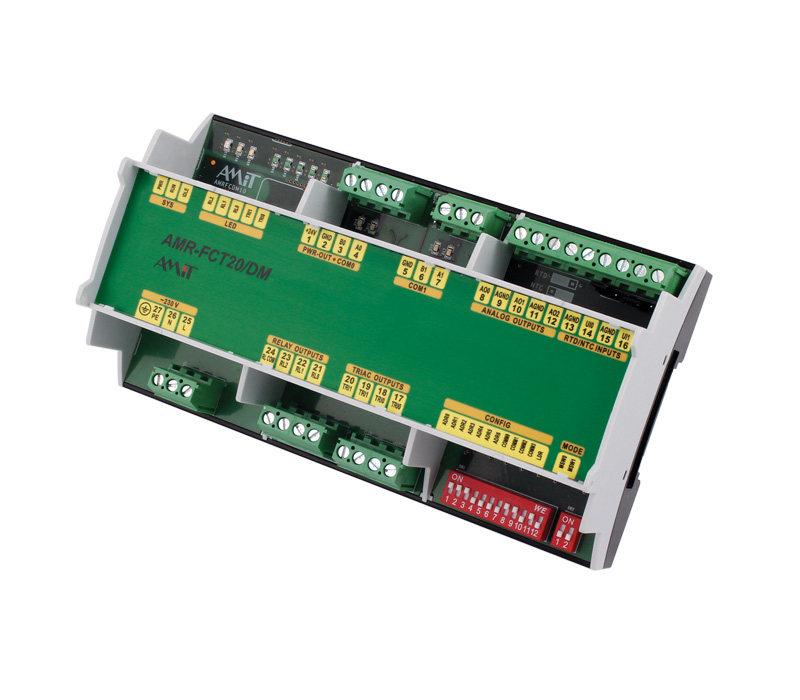

AMR-FCT20 - HVAC regulátor

Programovatelný regulátor AMR-FCT20/DM pro individuální regulaci tepelného komfortu v místnosti řídí Fan-Coil jednotky, systémy stropního vytápění, vytápění otopnými tělesy, proměnný průtok vzduchu (VAV) a jejich kombinace. Ve spojení s programovatelnými nástěnnými ovladači z produkce firmy AMiT a nadřazenými řídicími systémy se stává základním prvkem moderních systémů BMS (Building Management Systems) podporující energeticky účinný, hospodárný a bezpečný provoz systémů HVAC v budovách s přihlédnutím na kvalitní vnitřní prostředí. Regulátor je z výroby dodáván se základními regulačními algoritmy pro ovládání dvou a čtyřtrubkových Fan-Coil jednotek nebo stropních systémů. Pro základní nastavení parametrů algoritmů je k dispozici konfigurační program AppConfig, který je volně ke stažení. Pokud z nějakého důvodu nevyhovují předdefinované algoritmy, lze do regulátoru nahrát uživatelskou aplikaci vytvořenou ve standardním vývojovém prostředí DetStudio. I po přehrání vlastní aplikací lze nahrát zpět původní firmware regulátoru. Regulátor je určen k montáži na DIN lištu 35 mm a je napájen 230 V stř. Vedle klasických RTD teplotních snímačů podporuje i snímače typu NTC. Akční prvky jsou ovládány výkonovými relé, triaky anebo analogovými výstupními signály. S nástěnnými ovladači komunikuje pro lince RS485 a současně zajišťuje i jejich napájení 24 V ss. Druhá linka RS485 je určena pro připojení k nadřazenému (patrovému) řídicímu systému nebo komunikační centrále protokolem MODBUS RTU.
  • 2× vstup RTD / NTC
  • 3× výstup relé
  • 2× triakový výstup
  • 3× analogový výstup 0 V až 10 V
  • Napájení 230 V stř.
Vstupy
2× RTD / NTC / kontakt
Reléové výstupy
3× spínací
Max. proud výstupu
4 A při 230 V stř. / 24 V ss. (odporová zátěž)
Maximální součtový proud
6 A
Triakové výstupy
2
Max. napětí / proud
250 V stř. / 0,5 A stř. (odporová zátěž)
Analogové výstupy
3× 0 V až 10 V
Maximální proud
10 mA
Komunikace
2× RS485
Zálohovaní RAM a RTC
Ne
Krytí
IP20
Montáž
DIN lišta 35 mm
Napájení
230 V stř. ±10 %
Rozměry (š × v × h)
(162 × 91 × 61) mm
Generace systému
Gen2 R
